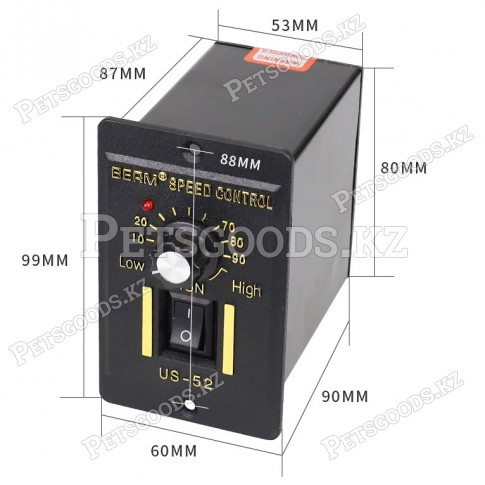

Регулятор оборотов двигателя переменного тока US-52

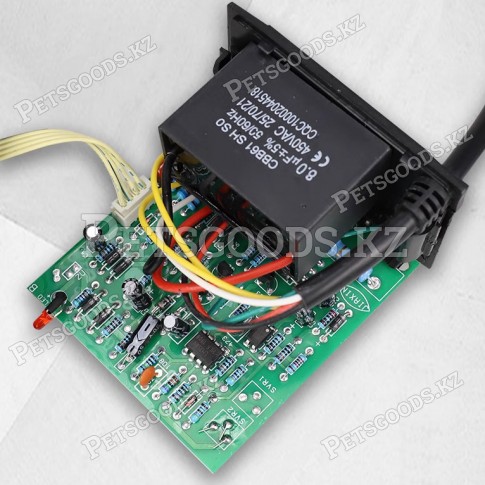

Модуль регулятора оборотов коллекторного электродвигателя US-52 предназначен для управления оборотами двигателей с таходатчиком (тахогенератором) мощностью до 250 Вт. Представленный модуль US-52 обеспечивает плавную регулировку оборотов двигателя и поддерживает его мощность при появлении нагрузки. Поддержка мощность происходит за счет осуществления обратной связи платы устройства с двигателем через таходатчик. Применение данного модуля возможно в самых разных сферах где используется коллекторный электродвигатель. С учетом того , что такие двигатели массово применялись в стиральных машинах на протяжении десятилетий, а затем выведены из эксплуатации мы полагаем что данный регулятор оборотов коллекторного электродвигателя еще долго будет востребован для создания различных устройств и механизмов. Кроме того данный регулятор широко применяется в различных станках промышленного производства, а значит будет востребован для их ремонта в случае поломки. Это и сверлильные, фрезерные и граверные станки автоматика открытия-закрытия ворот, системы вентиляции, шлифовальные устройства, смесители и многое другое.

На задней панели корпуса размещена планка с шестью клеммами:

1. Направление вращения вала COM-CW-CCW. Выбираем его коммутируя COM-CW или COM-CСW.

2. Две клеммы AC это подключение сети 220 вольт.

3. FG это земля.

Подключение к разъему:

1. Таходатчик - желтый и синий.

2. Двигатель - черный и красный.

3. Зелёный - корпус двигателя. Белый - не задействован.

При подключении двигателей 300 Вт и более настоятельно рекомендуется дополнительно устанавливать радиатор для охлаждения симистора.
