Что такое индуктивный датчик и зачем он нужен?

Индуктивные датчики — это небольшие устройства, которые помогают определять наличие металлических предметов поблизости. Они работают бесконтактно, то есть без прикосновения. Это делает их особенно удобными и надежными в условиях, где пыль, грязь или влага могут мешать работе обычных выключателей.

Как работает индуктивный датчик?

Принцип работы индуктивного датчика довольно простой. Внутри находится катушка, которая создает магнитное поле. Когда вблизи появляется металлический предмет (например, кусок железа или болт), это поле изменяется. Датчик чувствует это изменение и подает сигнал.

То есть он как будто «чувствует», что рядом появился металл, и «сообщает» об этом — включает светодиод или подаёт сигнал на контроллер.

Важно: индуктивный датчик реагирует только на металл. Если поднести к нему дерево, пластик или бумагу — он никак не отреагирует.

Где применяются такие датчики?

Индуктивные датчики широко используются в промышленности. Вот несколько примеров:

На конвейерах — чтобы отслеживать наличие деталей из металла;

В автоматических дверях и воротах;

В станках и оборудовании — для контроля положения деталей;

В системах безопасности — для определения положения механизмов;

В робототехнике — чтобы точно отслеживать движения и остановки.

Также они часто применяются на производстве, где важна надежность и точность — ведь индуктивный датчик не изнашивается, как механические переключатели.

Какие бывают индуктивные датчики?

Индуктивные датчики различаются по нескольким параметрам:

1. Размер и форма корпуса

Самые популярные корпуса — цилиндрические, диаметром 12 мм (M12) или 18 мм (M18). Они легко монтируются с помощью гаек.

2. Дальность срабатывания

Это расстояние, на котором датчик "видит" металл. Например, у модели LJ18A3-8-Z/AX дальность — 8 мм. У меньших моделей, например, LJ12 — около 4 мм.

3. Тип выходного сигнала

Это, пожалуй, самый важный момент:

PNP-датчик — при срабатывании на выходе появляется плюс.

NPN-датчик — при срабатывании на выходе появляется минус.

Это важно учитывать при подключении к контроллеру — чтобы сигнал «читался» правильно.

4. Состояние выхода

Бывает:

Нормально разомкнутый (NO) — в покое сигнала нет, появляется только при срабатывании. Нормально разомкнутый (в модификации BY) — самый распространённый, удобно, когда срабатывание = “+ на выход”.

Нормально замкнутый (NC) — в покое сигнал есть, исчезает при срабатывании. Нормально замкнутый (в модификации AY) — используется, если нужно контролировать обрыв цепи, или для систем с логикой “объект ушёл — подай сигнал”.

Если говорить проще:

NO = «Молчит, пока не появится металл»

NC = «Говорит, пока металл не подошёл»

Примеры поведения:

✅ LJ12-Z/BY (PNP, нормально разомкнутый):

• Без объекта: на выходе ничего нет (0 В).
• При приближении металла: выход подаёт + (например, +24 В).

✅ LJ12-Z/AY (PNP, нормально замкнутый):

• Без объекта: на выходе есть + (например, +24 В).
• При приближении металла: выход отключает +, становится 0 В.

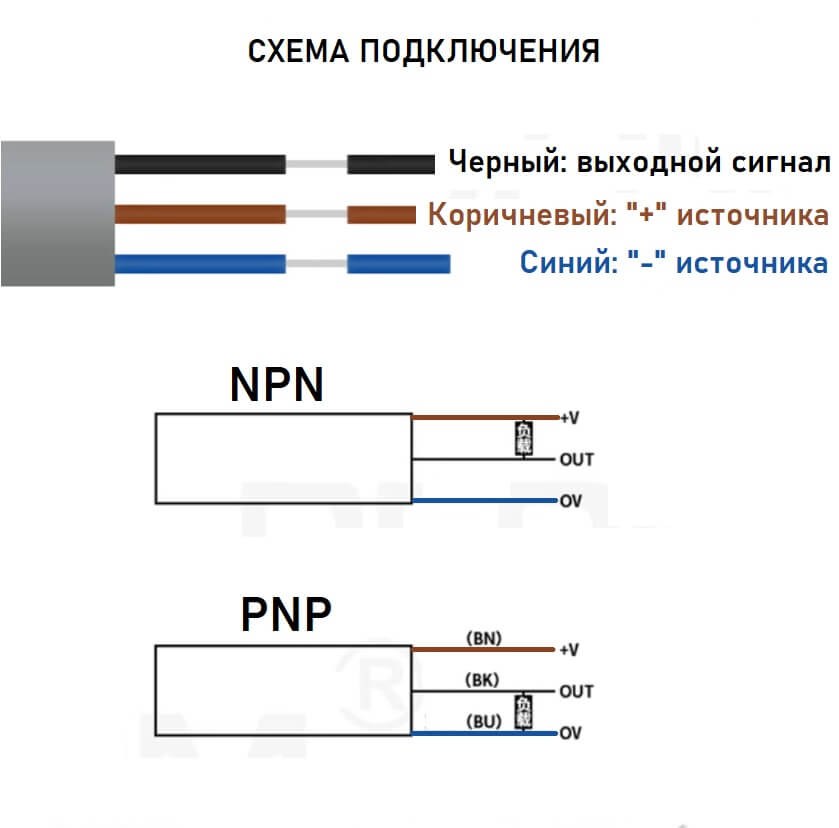

Как подключить индуктивный датчик?

Большинство датчиков имеют три провода:

Коричневый — питание (+)

Синий — общий провод (–)

Чёрный — выходной сигнал

Подключение зависит от типа выхода (PNP или NPN). Главное — соблюдать полярность, и не перепутать назначение проводов. Обычно вся информация есть в инструкции или на корпусе датчика.

Почему выбирают индуктивные датчики?

Вот основные причины:

• Надёжность. Нет движущихся частей, нечему ломаться.
• Быстрая реакция. Срабатывает почти мгновенно.
• Долговечность. Работает десятки тысяч часов без замены.
• Работа в сложных условиях. Не боится пыли, грязи, вибраций, влаги.
• Простота монтажа. Установил — и работает.

Заключение

Индуктивные датчики — это простое, но очень полезное устройство. Они делают автоматизацию удобной, точной и надёжной. Если вам нужно контролировать металл в каком-то месте — скорее всего, индуктивный датчик будет лучшим решением.
